溶媒回用

渗透汽化(pervaporation,PV)和蒸汽渗透(vapor permeation,VP)是在混合物组分化学位梯度推动下,利用各组分在膜表面吸附与扩散速率的不同实现分离的过程。其中以液体形式供料称为渗透汽化,以蒸汽形式供料称为蒸汽渗透。渗透侧通过抽真空冷凝(或气体吹扫、吸附)的方式转移收集渗透物。该技术具有以下显著优点:



节能:较精馏节能30-50%紧凑:仅是精馏占地的1/5-1/3
减排:单程收率>99.8%简便:全自动控制,即插即用
极致:产品水含量<5ppm安全:适合易燃、易爆溶剂脱水



  • 产品详情
  • 参数表

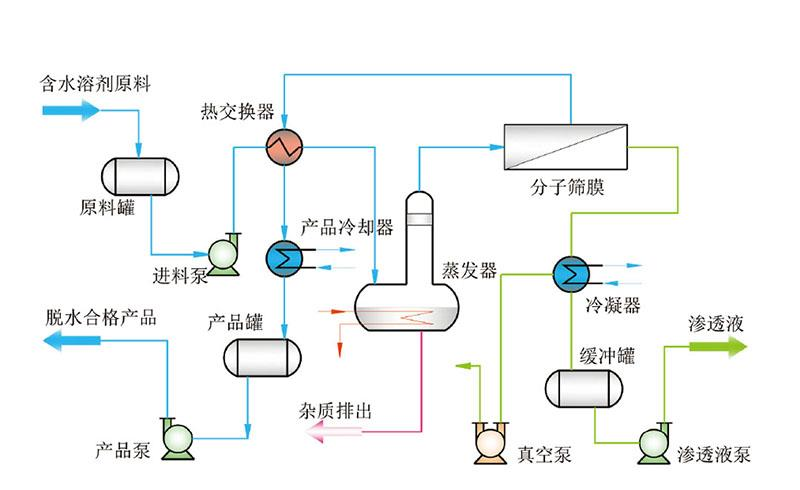

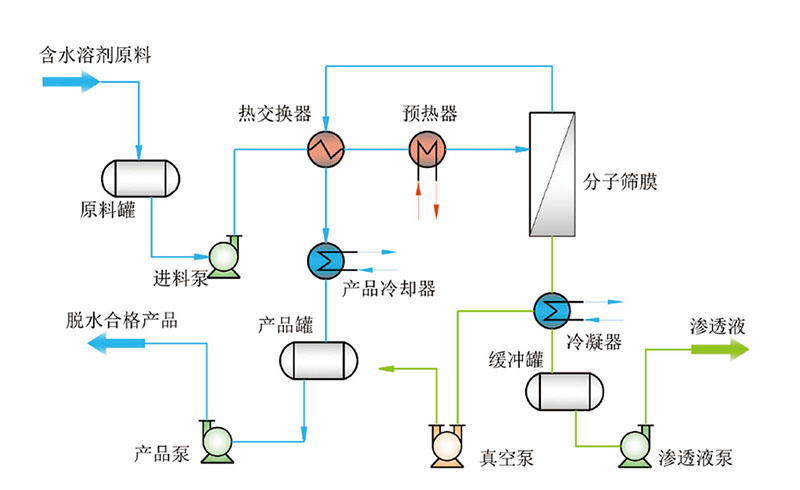

渗透汽化(pervaporation,PV)和蒸汽渗透(vapor permeation,VP)是在混合物组分化学位梯度推动下,利用各组分在膜表面吸附与扩散速率的不同实现分离的过程。其中以液体形式供料称为渗透汽化,以蒸汽形式供料称为蒸汽渗透。渗透侧通过抽真空冷凝(或气体吹扫、吸附)的方式转移收集渗透物。该技术具有以下显著优点:



节能:较精馏节能30-50%紧凑:仅是精馏占地的1/5-1/3
减排:单程收率>99.8%简便:全自动控制,即插即用
极致:产品水含量<5ppm安全:适合易燃、易爆溶剂脱水




针对制药行业精制工序的母液回用,我们的专利技术,SISiR°(Solvent&Intermediate Simultaneously Recovery)工艺可实现溶媒和高值中间体的同时回收。



我们开发的独特的高压低温渗透汽化工艺,HiPLoT-PV°(High Pressure Low Temperature Pervaporation),适用于液化气高效率、高程度除湿应用。



应用领域




典型的醇水分离性能表



分离对象原料含量(醇)温度(℃)分离系数透量(kg/m2h)
甲醇90.0wt.%60>100000.62
甲醇99.0wt.%100>10000.50
乙醇90.0wt.%60>100002.37
乙醇90.0 wt.%120>100004.62
乙醇98.0 wt.%120>100001.85
正丙醇90.0wt.%60>100002.69
异丙醇90.0wt.%60>100002.55
正丁醇90.0wt.%60>100002.80
叔丁醇90.0 wt.%60>100002.66
乙二醇13wt.%120>1000010.0

技术指标


指标项目指标内容
进料条件处理量年产量:50吨~10万吨
进料条件气相/液相
原料组成水含量:100 ppm~50wt%
pH6-8
电导率<10 us·cm-1
其他条件不含可能对膜产生污染的物质(汇甬公司可以提供解决方案)
操作条件操作压力原料侧0.1-1.4MPa.A
渗透侧100~8000Pa.A
产品参数操作温度0-200℃
操作方式间歇/连续
产品指标水含量:可低至5 ppm
单程回收率99.8%~100%
杂质引入无金属离子引入



典型案例


异丙醇


项目低压蒸汽/元电力/元循环冷却水/元冷冻水/元总计
精馏6202037---677
吸附3506020---430
渗透汽化872649126

1、核算示例(年处理2000吨,异丙醇含量从85%提高到99.9%)
2、蒸汽按200元/吨,电按照0.7元/kWh,冷却水按照0.35元/吨,冷冻水按照1元/吨;
3、表中所列数据为元/吨原料。





乙腈


项目低压蒸汽/元电力/元循环冷却水/元冷冻水/元总计
精馏4603015---505
渗透汽化1001415120

1、核算示例(年处理4000吨,乙含量从80%提高到99.5%)
2、蒸汽按200元/吨,电按照0.7元/kWh,冷却水按照0.35元/吨,冷冻水按照1元/吨;
3、表中所列数据为元/吨原料;




四氢呋喃


项目低压蒸汽/元电力/元循环冷却水/元冷冻水/元总计
精馏4002520---445
渗透汽化601212690

1、核算示例(年处理800吨,四氢呋喃含量从80%提高到99.5%);
2、蒸汽按200元/吨,电按照0.7元/kWh,冷却水按照0.35元/吨,冷冻水按照1元/吨;
3、表中所列数据为元/吨原料;




10吨/天 95%乙醇制备99.5%无水乙醇


项目共沸精馏工艺分子筛膜工艺
年处理量吨/年3300
蒸汽元/吨产品44092
循环水元/吨产品1918
电能元/吨产品810
共沸夹带剂元/吨产品500
膜材料折旧(5年)元/吨产品058.8
设备折旧(10年)元/吨产品4031.5
单位产品运行成本元/吨产品557210.3
总运行能耗(万元/年) 183.869.4
总收益(万元/年) 114.4
设备价格(万元) 130200
投资增加部分(万元) 70
投资回报期(天) 223
